降膜蒸發器廣泛應用于現代工業,其高效的應用效果對于節能和環保具有著重要意義。降膜蒸發器的優化設計和高校應用是基于降膜式蒸發器內部結構。
今天小編就和大家一起聊聊降膜式蒸發器內部結構。
近年來,隨著能源價格的上漲和環保水平的不斷提高,工業上對耗能設備的要求也越來越高,提高蒸發器的傳熱性能和蒸發效率是降低工程投資和節約能耗的重點。
降膜式蒸發器具有溫差小、滯留時間短、工作壽命長、結構緊湊、效數不受限制等優點。
降膜式蒸發器內部結構主要是指布膜器,按照布液壁的形式不同,主要分板式降膜蒸發器、豎直管降膜蒸發器及水平管降膜蒸發器等。不同形式的蒸發器,內部結構的分布器也有不同。

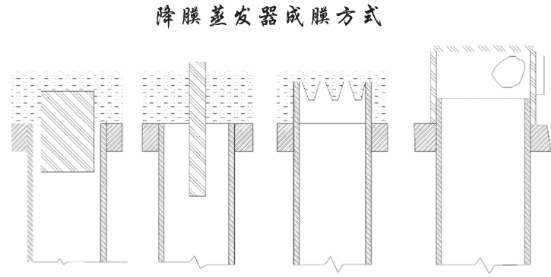

分布器的結構形式有很多,主要分為三種類型:
1、分布器結構為溢流型。常見的溢流型分布器有鋸齒狀、鉆孔型以及開槽型。此種分布器結構通多越多,通道越小,越有利于液體沿圓周壁均勻分布。
2、插頭型分布器。這種結構的分布器是利用管子頂端與管子內壁間形成的間隙使液體成膜,有螺旋式、錐體式、細管式和空心球式。
3、多孔板型分布器。這種結構的分布器,在管板上方安裝數塊有許多小孔的分布板。
具體的布膜器結構形式:
1、螺旋型溝槽的圓柱體作為導流管,液體沿溝槽旋轉下流分布在整個管內壁上;
2、導流管下部為圓錐體,錐體底面向下內凹,以免沿錐體斜面流下的液體再向中央聚集;
3、液體是通過齒縫沿加熱管內壁成膜狀下降。
以上是降膜式蒸發器內部結構以及降膜式蒸發器內部結構圖的簡單介紹,希望能為各位了解降膜式蒸發器有一定幫助。
